什么是帶頸平焊法蘭？ 有哪些常用的標準？優缺點是什么？

一什么是帶頸平焊法蘭？

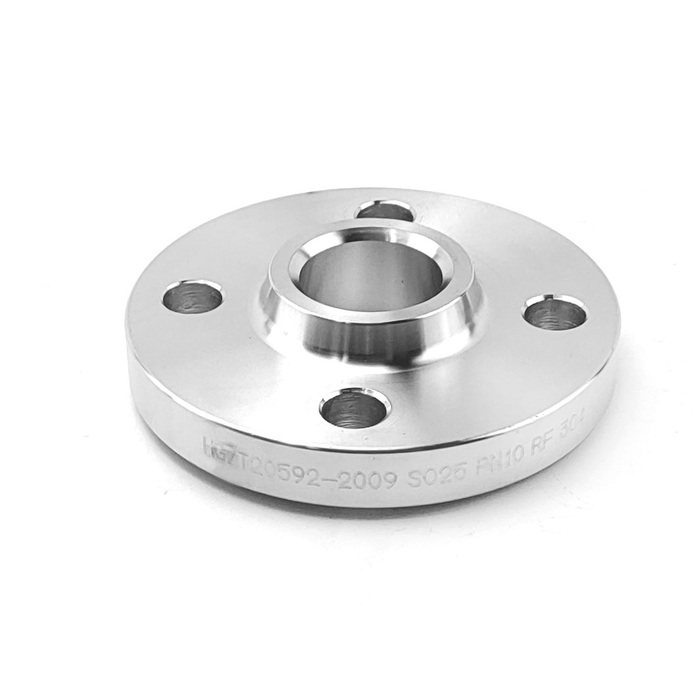

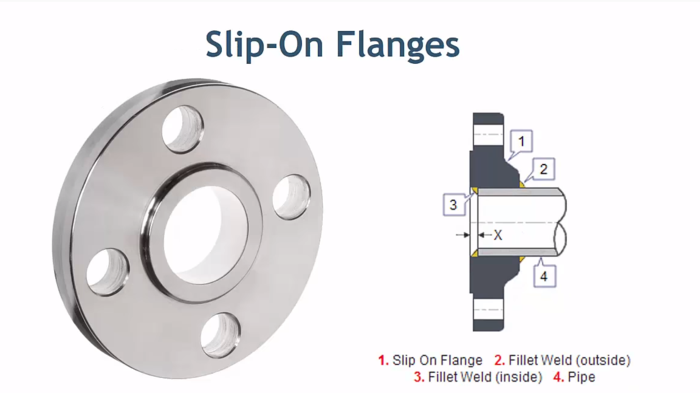

   帶頸平焊法蘭（SO法蘭）是一種常規使用的法蘭，只需將法蘭與要連接的管道的外徑匹配即可。安裝時需要在兩側進行角焊，以將法蘭固定到管道上。

二帶頸平焊的優點和缺點是什么？

優點：

因為有個短頸，從而提高了法蘭的強度，改善了承載力度，適用于具有更高流速和通量的系統。

缺點：

比平焊法蘭造價更高，突起的短頸在運輸的過程中比較容易碰傷。

三常用的帶頸平焊法蘭有哪幾種標準？

1.國內使用的有歐標體系

化工部標準HG/T20594-2009

GB/T9116-2010國標標準

DIN86029德標PN10系列

DIN86030德標PN1系列

歐標帶頸平焊的密封面形式有：

突面 RF,凹面FM,凸面M，榫面T，槽面G,全平面FF

壓力等級有 ：

PN2.5   PN6 PN10 PN16 PN25 PN40

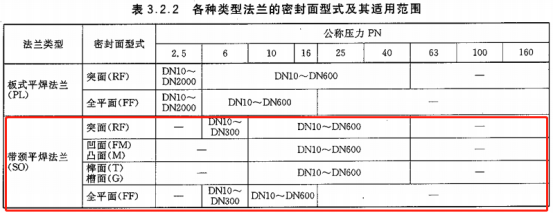

對照關系如下圖所示：

2.美標體系：

SH3406-96國內石化標準（美標系列）

ANSI B16.5美標標準

美標帶頸平焊的密封面形式有：

突面 RF,凹面FM,凸面M，榫面T，槽面G,全平面FF

壓力等級有:

150LB,300LB,600LB,900LB,1500LB

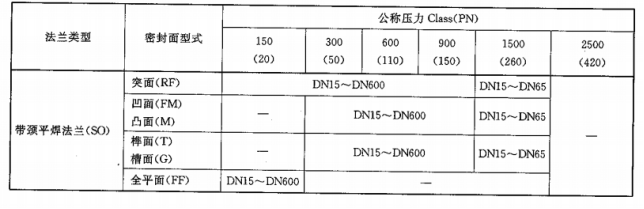

對照關系如下圖所示：

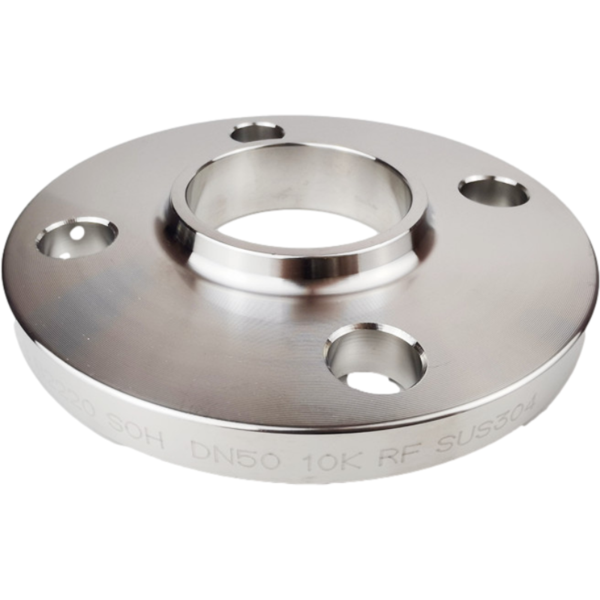

3.日標標準

JIS B2220

壓力等級有：5K   10K   16K   20K   30K
