如何打法蘭標記？法蘭鋼印有什么含義?

如何打標記？法蘭鋼印有什么含義?

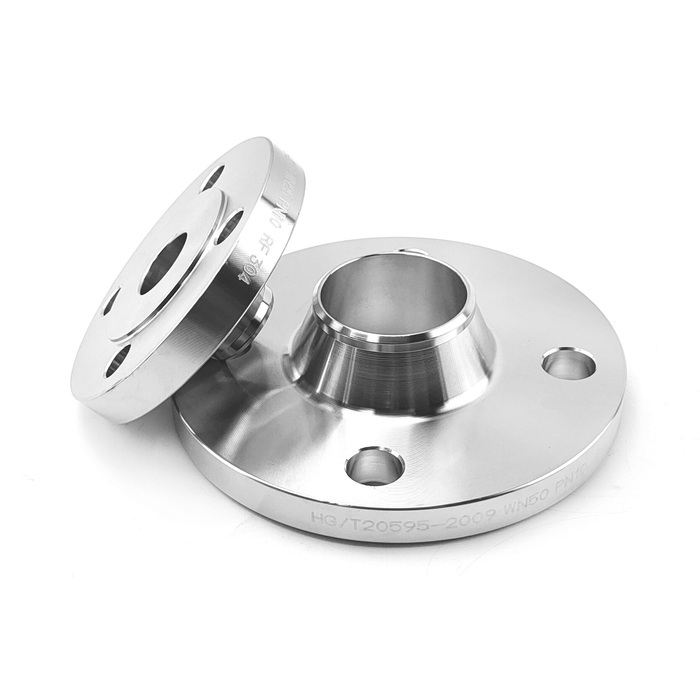

  法蘭在出廠前，法蘭廠家都會按標準，或者客戶要求，在法蘭的外側打上法蘭尺寸，規格等信息。

那么這些 標記代表什么含義，應該如何解讀呢？我們一步一步來解讀：

1、國家標準標記：法蘭應按公稱通徑、公稱壓力、密封面形式代號、配用的鋼管系列代號

(配用米制管代號為“系列2”，配用英制管不標記)和標準編號進行標記。

標記示例：公稱通徑80mm、公稱壓力4.0MPa(25bar)的凸面對焊鋼制管法蘭(配用米制管)

法蘭 DN80－PN40 M(系列2) GB/T9115.2－2000，公稱通徑100mm、公稱壓力5.0MPa(25bar)

的突面帶頸平焊鋼制管法蘭(配用英制管)法蘭 DN100－PN50 RF GB/T9116.1－2000。

2、機械部標準標記：

標記示例：公稱通徑500mm、公稱壓力1.6MPa,系列2的突面平焊鋼制管法蘭
法蘭 500－16 JB/T81－94

公稱通徑300mm、公稱壓力6.4MPa，系列1的凹面對焊鋼制管法蘭
法蘭 300－64B(系列1)JB/T82.2－94

(注：機械部標準默認管子外徑為系列2，對焊法蘭分類：A型凸面、B型凹面、C型榫面、D型槽面)

3、化工部標準標記：法蘭應按下列規定標記 (推薦采用此種標記方法)

a、標準號：各種類型管法蘭均以本標準的標準號統一標記：HG20592。

b、法蘭類型代號按表5.0.1的規定。

螺紋法蘭采用按GB/T7306規定的錐管螺紋時，標記為“Th(Rc)”或“Th(Rp)”；

螺紋法蘭采用按GB/T12716規定的錐管螺紋時，標記為“Th(NPT)”；

螺紋法蘭如未標記螺紋代號，則為Rp(GB/T7306.1)。

c、法蘭公稱通徑DN(mm)與適用鋼管外徑系列：

整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭，適用鋼管外徑系列的標記可省略；

適用于國際通用系列鋼管(俗稱英制管)的法蘭，標記“DN(A)”；

適用于國內沿用系列鋼管(俗稱公制管法蘭，標記為“DN(B)”。

d、法蘭公稱壓力PN,MPa。

e、密封面形式代號按表6.0.1的規定，突面法蘭如車制密紋水線，則標記為“RF(A)”。

f、應由用戶提供的鋼管壁厚。

帶頸對焊法蘭、對焊環松套法蘭應標注鋼管壁厚。

g、材料牌號。

h、其它。采用與本標準系列規定不一致的要求或附加要求，如密封面的表面粗糙度等。

標記示例
公稱通徑1200mm、公稱壓力0.6MPa、配用公制管的突面板式平焊鋼制管法蘭，材料為Q235A

HG20592 法蘭 PL1200(B)－0.6 RF Q235A

公稱通徑300mm、公稱壓力2.5MPa、配用英制管的凸面帶頸平焊鋼制管法蘭，材料為20鋼

HG20592 法蘭 SO300(A)－2.5 M 20

公稱通徑150mm、公稱壓力16.0MPa、配用英制管的環連接面帶頸對焊鋼制管法蘭，材料為16Mn,鋼管壁厚為10mm

HG20592 法蘭 WN150(A)－16.0 RJ S＝10mm 16Mn

公稱通徑為200mm、公稱壓力為1.0MPa、配用公制管的突面對焊環松套鋼制

管法蘭，材料為：法蘭20、對焊環316，鋼管壁厚為4mm

HG20592 法蘭 PJ/SE200(B)－1.0 RF S＝4m 20/316
